如何把 CAD 文字分解成线条？
1. 怎么样把 CAD 的文字变成线条？这个操作其实很简单，在 CAD 中有一个命令可直接将文字分解成线条。若有同学不记得也没关系，在江老师 CAD 快捷键鼠标垫上可直接找到，即 ET 拓展工具里的文字转线条命令 TXTEXP。
2. 这个命令具体怎么使用？在 CAD 命令行输入其命令 TXTEXP 空格，鼠标左键单击要分解的文字空格，就已分解成线条。但要注意，因其是 CAD 的 ET 拓展工具的命令，若 CAD 安装时未加载 ET 工具，输入此命令可能会提示未知命令，所以若使用不了要提前在 CAD 中加载 ET 拓展工具。若还有同学不知如何加载 ET 拓展工具，可关注江老师看前面发的视频。
3. 继续讲，到这步分解成线条后还不够，因里面还有很多多余线条，所以要继续选中，输入字母 x 空格，全部再分解一次，这样就能把里面多余线条选中，按字母 E 键删除。删除时要注意不能鼠标左键点一下删除，会发现有很多根，因有很多重复的，所以一定要从右往左用交叉选择删，一次性可删完。这里要删的线条较多，就不逐一删了，用这边已提前删除完的，用法一样。
4. 现在也是线条，所以删除完后，用 j 空格合并一下。
关注江老师，带你了解更多 CAD 操作技巧。如何把 CAD 文字分解成线条？
CAD制图中如何提取文字轮廓线
CAD制图中，经常会用到文字、字体商标镂空样式，在这里教大家如何提取文字轮廓线，方便大家工作使用

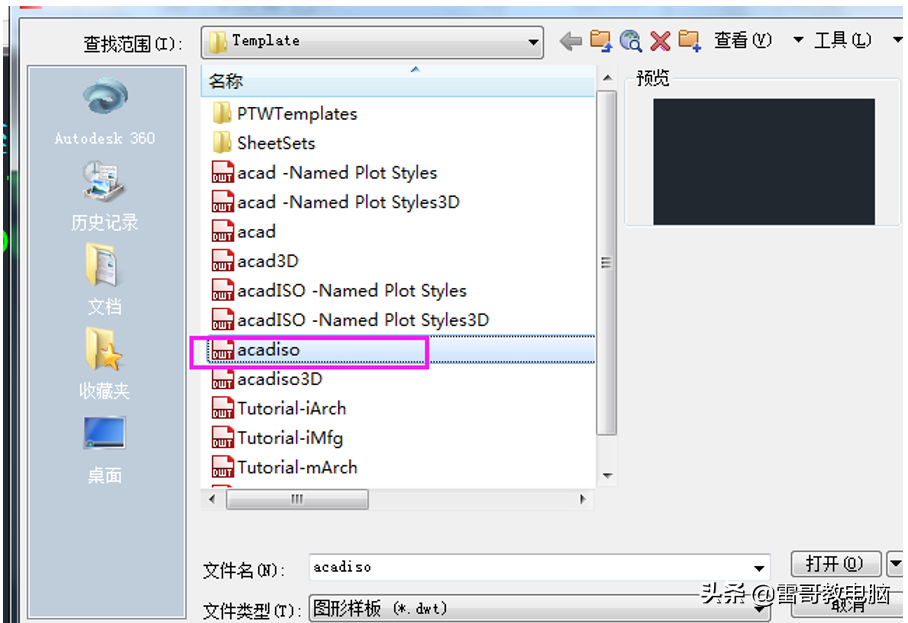

首先新建一个图纸

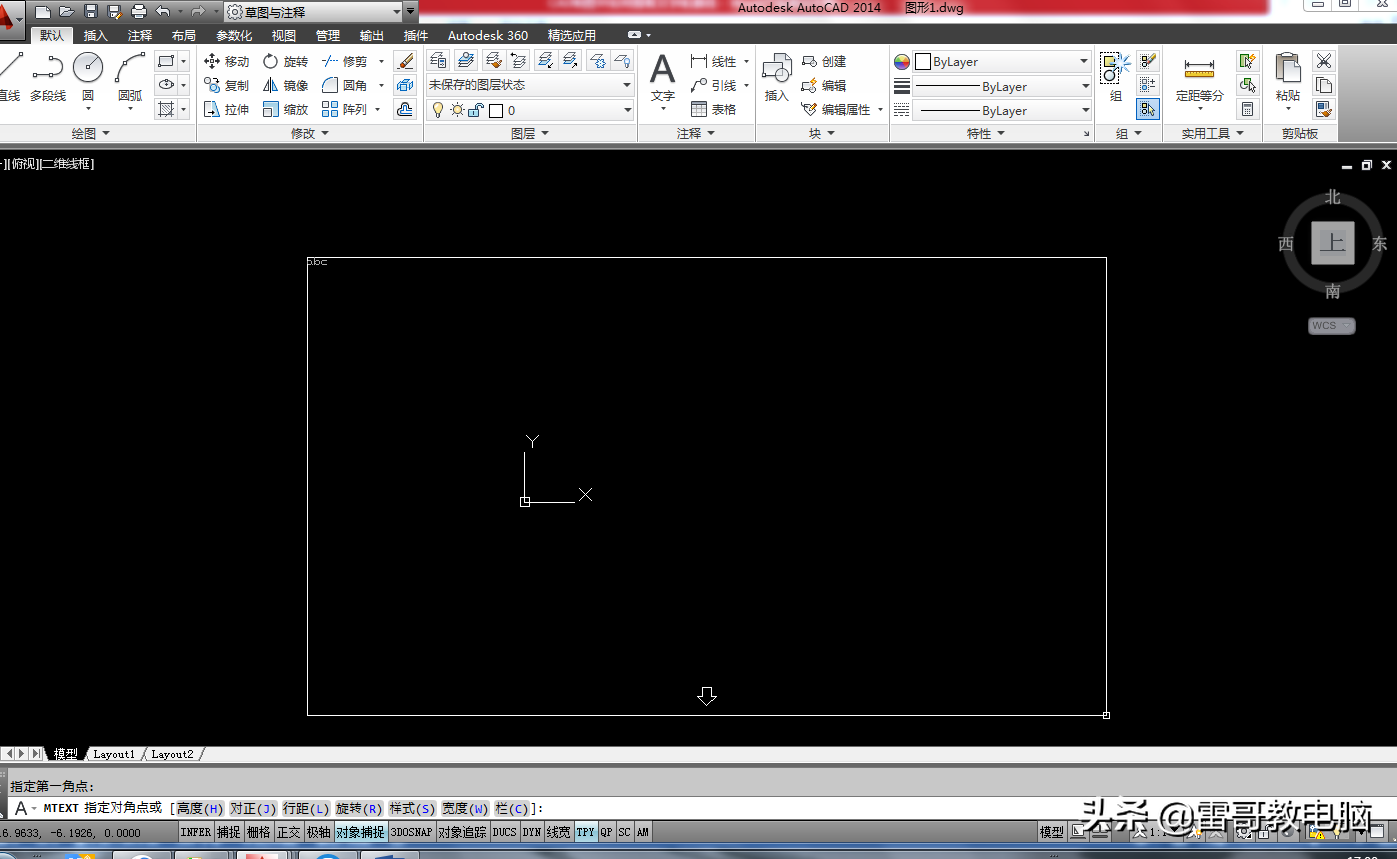

输入快捷键T-空格键，点击窗口任一点为起点，输入H文字高度

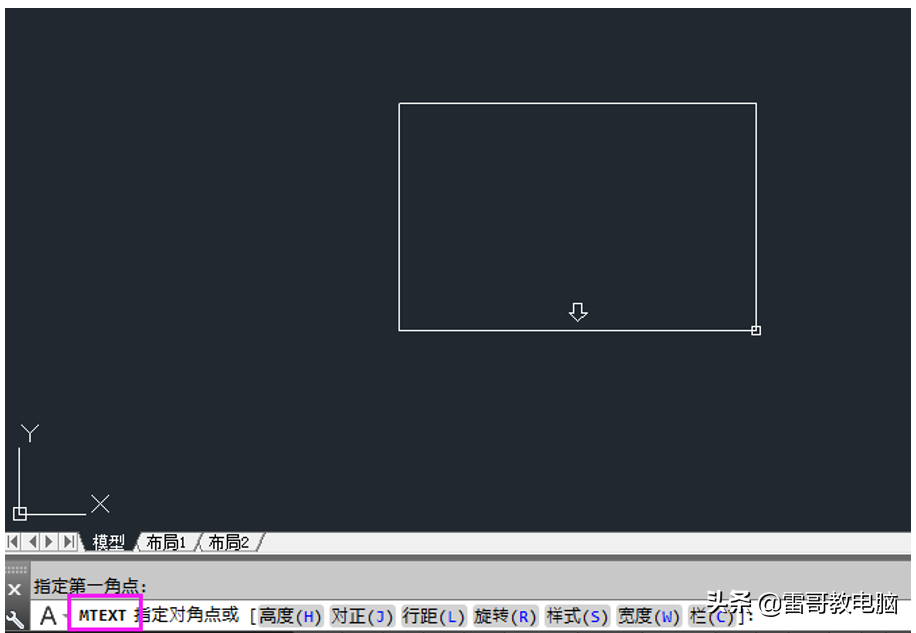

拉开文字框，取下一点框端点，然后输入想要的文字“雷哥教电脑”

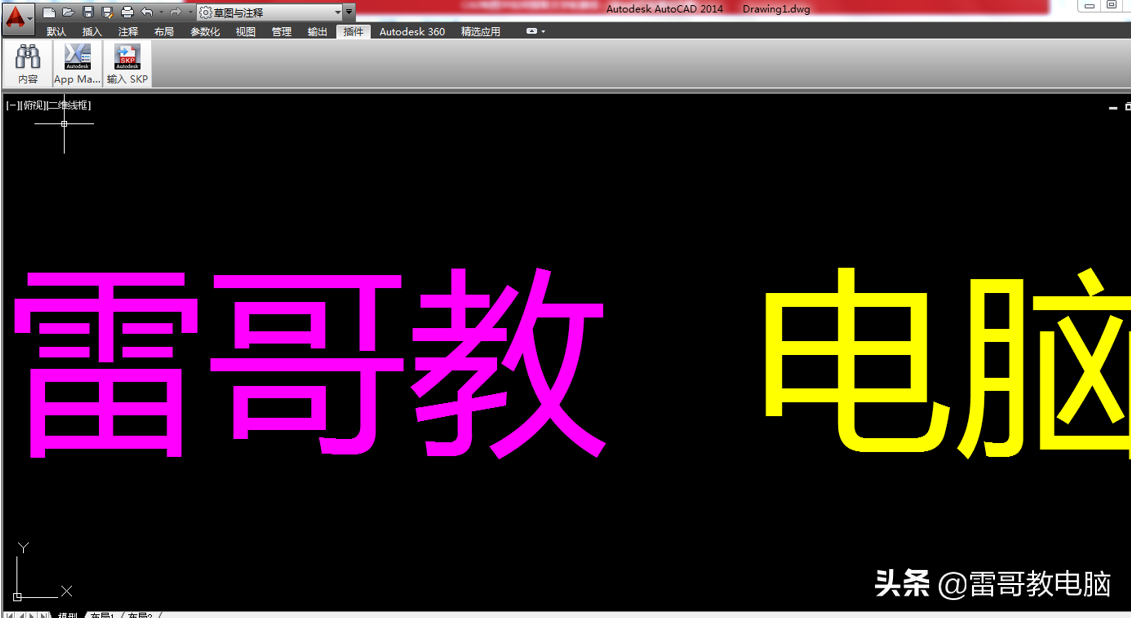

选中已经输入的文字，在工具栏调整文字样式、大小、加黑等

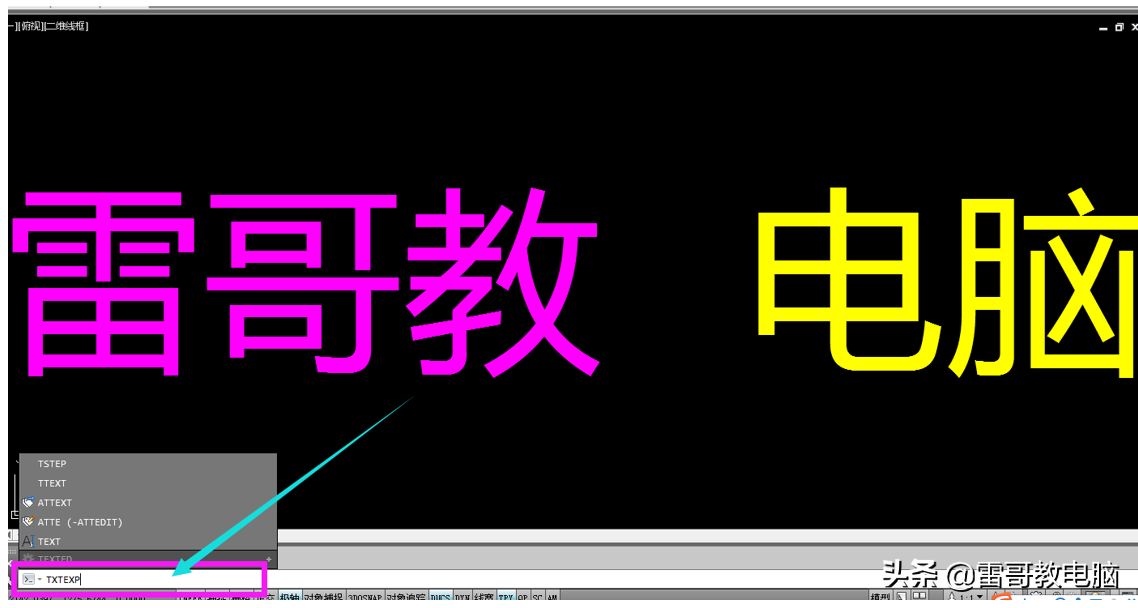

输入TXTEXP快捷键，选中要提取的文字

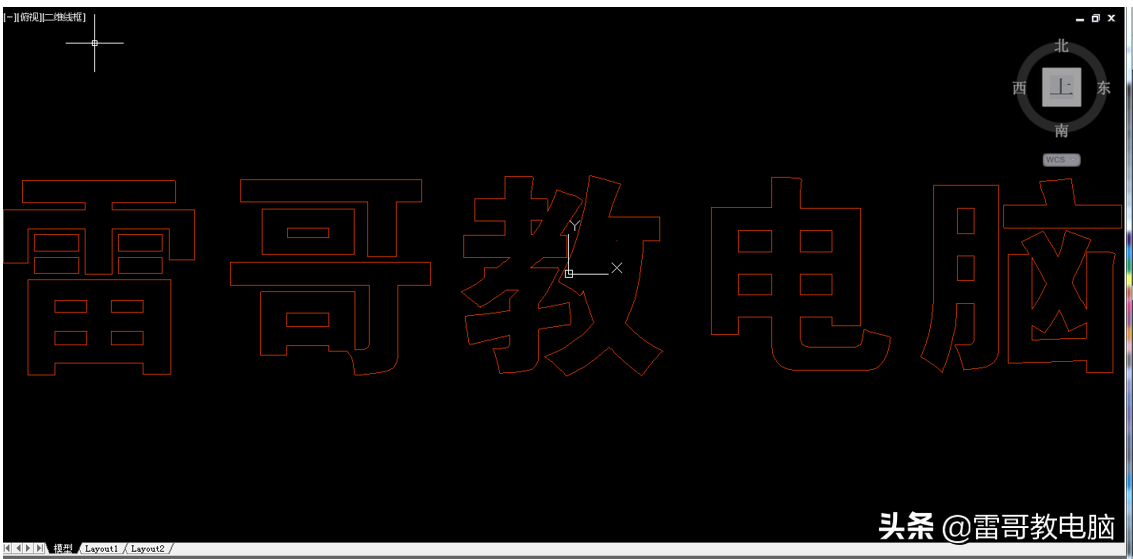

点击确定，这样文字的轮廓线就提取出来了
相关问答
1、首先我们打开需要编辑的CAD,在命令栏中输入“TXTEXP”,之后回车确定。2、然后我们在弹出来的窗口中点击选择需要转换的文字,之后按回车确定。3、然后我们...
CAD里将文字转换为线条的具体步骤如下:我们需要准备的材料分别是:电脑、CAD。1、首先我们打开需要编辑的CAD,在命令栏中输入“TXTEXP”,之后回车确定。2、...
CAD线条文字如何改回字体,首先需要明确的结论是,要将CAD线条文字改回字体,需要进行以下步骤。CAD软件中的线条文字默认是以线条的形式显示,而不是以字体的形...
工具:AutoCAD20181、打开CAD,输入需要的文字,修改字体格式。2、输入命令“TXTEXP”,点击“Enter”键确定。3、选择刚才输入的文字,点击“Enter”键确定。...
具体步骤如下:1、首先我们打开电脑里的CAD,输入需要的文字,修改字体格式。2、然后我们输入命令“TXTEXP”,点击“Enter”键确定。3、然后我们选择刚才...
1、打开CAD,在CAD上输入需要的文字,如“文字CAD123”,并调整文字的格式。2、在CAD命令行中输入TXTEXP命令,回车确定。鼠标变成一个小框,这时选择刚才写的文...
1将文字转曲线是CAD中的一项常见需求2通过将文字转换为曲线对象来实现,这样可以在CAD中使用各种编辑操作对文本进行操作,而不必担心字体的问题。具体步骤如...
具体的步骤如下:1、首先电脑打开CAD,然后输入需要的文字。2、然后输入文字后,在命令栏中输入TXTEXP,按空格键确定。3、然后确定TXTEXP后,选择要转曲的文...
在CAD中,如果你想将多段线的文字转换为单独的文本对象,可以按照以下步骤进行操作:1.首先,选择多段线对象(即包含文字的多段线)。2.在CAD的顶部菜单栏中...
打开电脑系统【卸载或更改程序】,点击AutoCAD,进入修复界面,【添加功能ExpressTools】。打开AutoCAD,输入命令【txtexp】,选择文字,就可以把文字修改为【...
