线条是CAD绘图中一个很基本的元素,不过,线条虽然简单,也是有很多学问的!今天小编就来跟大家分享一些关于线条的小技巧!如果你也正好遇到了这些问题,不防来看看吧!
1、Pedit命令
当我们在绘图的时候,觉得线条太细,要怎么加粗呢?

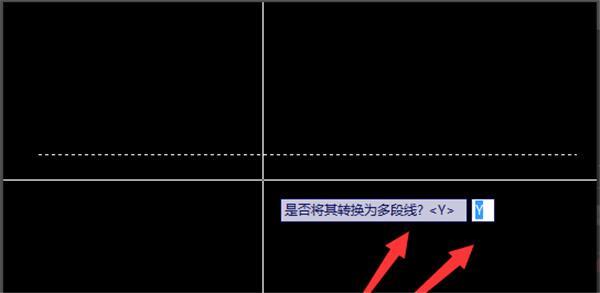

对于复合线我们是可以直接用Pedit命令加粗 的,如果是非复合线线条 ,我们可以输入【Y】 先将线条转为复合线,再用Pedit命令加粗~
2、矩形的加粗

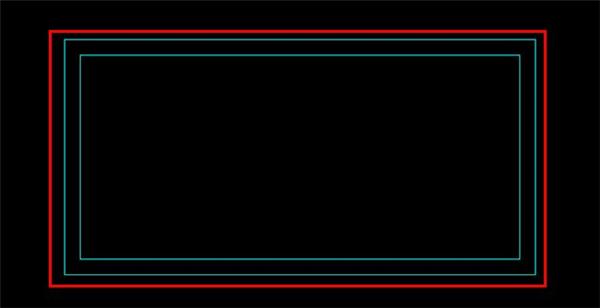

Pedit命令一次只能加粗一条线,如果我们要一次对多条线条加粗,例如对一个矩形加粗,那么我们可以点击Pedit命令下的Join选项 ,将线条连接起来再加粗,只要是封闭图形都可以这样加粗~
3、椭圆的加粗

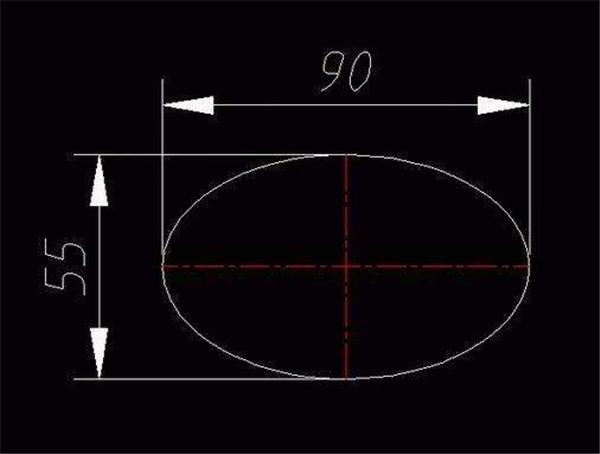

CAD中有两种椭圆——真椭圆和复合线椭圆 ,复合线椭圆可以用Pedit命令加粗,但是真椭圆需要转为复合线椭圆之后才能加粗。我们可以在【Command】命令行输入系统变量名【Pellipse】,然后按【回车】,将系统显示的当前值0改为1 ,即可将其转为复合线椭圆。
1、打开图纸
在标注线条长度的时候,经常会涉及到精度问题,那么我们要如何修改线条标注的初始单位呢?

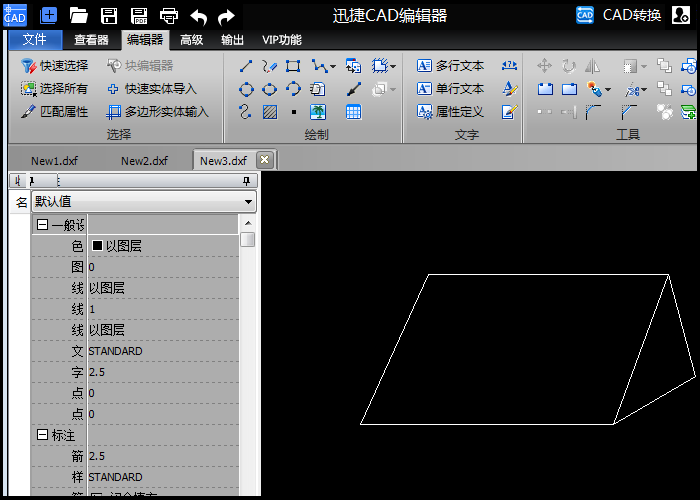

打开【迅捷CAD编辑器 】,按下快捷键Ctrl+O,打开我们的CAD图纸文件。如图所示:
2、标注
然后我们用【标注】命令,对任意一段线段进行标注,选择一个点为标注起点,移动至长度末端,也就是终点处,然后按下enter键,即可完成标注。
3、标注样式管理器

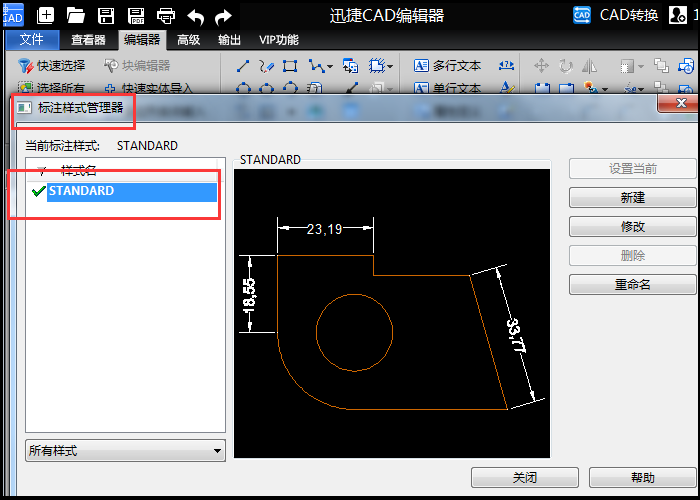

然后我们点击【编辑器】——【文字】——【标注样式管理器】。在标注样式管理器可以看到“样式名”为STANDARD,如图所示:
4、修改初始单位

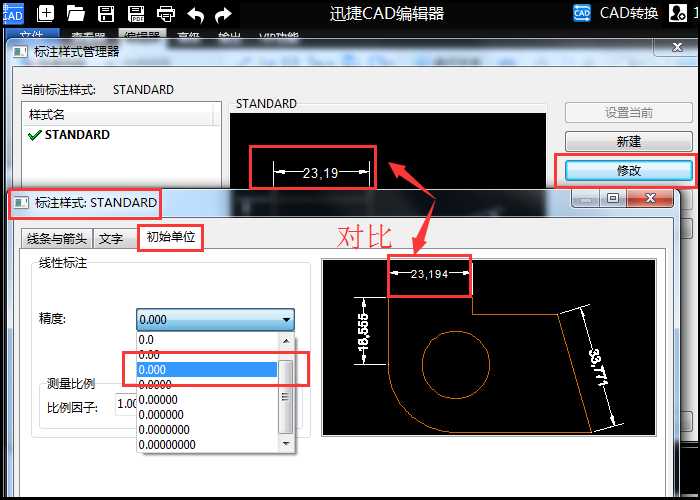

点击【修改】,打开【标注样式STANDARD】窗口。点击【初始单位】——【线性标注】,选择并修改“精度”。具体精度可以根据自己的需求而设置~
好啦,这就是小编今天要分享的内容啦!大家都学会了吗?是不是很简单呢?
一键绘制 CAD 线条加粗。
说说 CAD 线条细怎么一加粗。
1. 可以看到左边是加过粗的,右边是正常没加粗的。用快捷键 PE 空格一下,点多段线,这边会显示选项,点一下也行,输入 W 也行。
2. 现在是在布局外面,线框宽度设为零点五,点一下就加粗了。
3. 再重复输入下 PE,点下这个,再点一下,PE 可以删空格,它就很粗了。
4. 相对于这种矩形也是同样的,PE 空格,空格,点一下,输入就可以加粗了。
5. 画线条,上面是波浪线,如果是 ALLI 画的线条,同样会转换的,点一下,这边是不是转换为多段线?肯定是,时空空给一下,点一下,把我手阻隔就行了。
6. 输入可以刷它了,ME 说它。
今天的分享就到这里。
